Аварийная сигнализация SFA SANIALARM

SFA SANIALARM - аварийная сигнализация для бытовых канализационных насосов SFA с измельчителем и в санитарном исполнении. Предназначена для звукового оповещения о критическом повышении уровня стоков в корпусе насоса.

Принцип работы. Как только уровень воды в насосе достигает предельной величины, зуммер подаёт звуковой сигнал тревоги громкостью 50 ДБ. Внимание! Тревожная сигнализация может сработать, а затем выключиться в случае разового события, например, значительного притока стоков, временного засорения и т. д. Продолжайте наблюдать за прибором, но ничего не делайте, пока это не повторится несколько раз или сигнал не станет продолжительным.

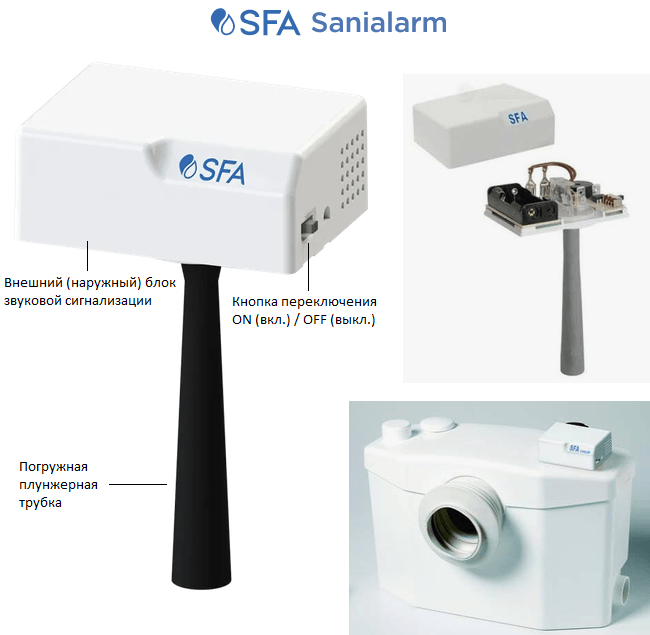

Sanialarm состоит из внешнего (наружного) блока белого цвета с переключателем ON (ВКЛ.)/OFF (ВЫКЛ.), который крепится на верхней крышке насосной установки, и погружной черной трубки с горлышком, контрольной (тестовой) серой трубки.

Обратите внимание! Конкретное место установки устройства должно быть отмечено/промаркировано отметкой ALARM на крышке насоса. Не каждая модель насоса бытового применения SFA имеет возможность установки этой сигнализации.

Питание - 2 батарейки AAA 1,5 V.

Для установки элементов питания открутите нижний винт и снимите крышку корпуса, вставьте 2 батарейки.

После этого проверьте работу сигнализации: поверните переключатель в положение ON (ВКЛ.), при этом раздастся короткий звуковой сигнал. Подуйте в насадку, выступающую из нижней части блока, при этом должен прозвучать сигнал тревоги. Установите на место крышку и винт.

Устройство Саниаларм может быть подключено к внешней тревожной сигнализации (звуковой или визуальной). В этом случае подключите устройство к внешнему источнику питания и используйте его без батарей. Внешнее подключение питания/сигнализации - 2 клеммы 6,35. Чтобы вывести сигнал тревоги наружу, используйте сухой контакт NO (Normally Open).

Размер блока в упаковке - 16х10х16 см.

Вес в упаковке - 0,17 кг.

Бренд/производство - SFA/Франция.

Гарантия - 2 года.

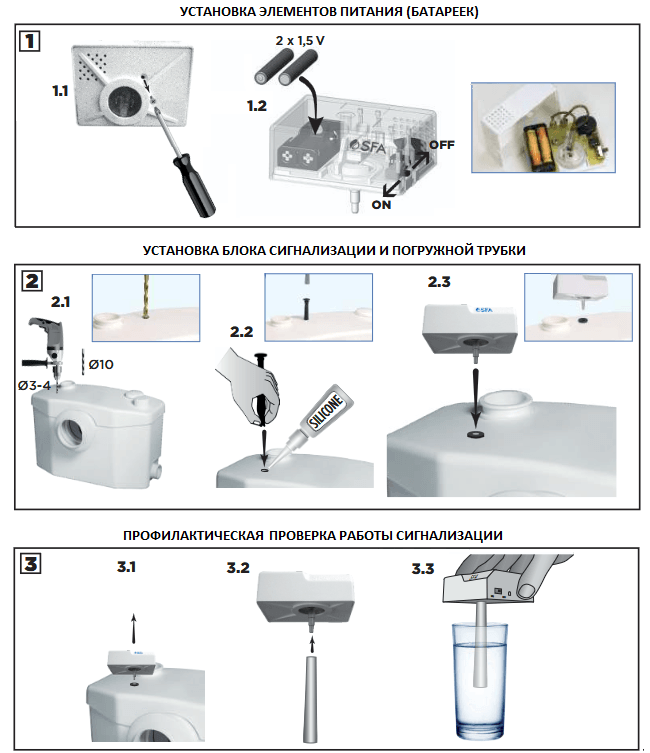

Монтаж и установка

Основные этапы и операции при монтаже сигнализации Sfa Sanialarm.

1. Найдите место на крышке насоса с маркировкой "ALARM" (Тревожная сигнализация), именно там должно быть просверлено монтажное отверстие.

2. Для сверления отверстия используйте новое сверло. Не пользуйтесь сверлами по металлу или по дереву, которые оставляют заусенцы, а также избегайте попадания стружки внутрь корпуса насоса.

3. Медленно и рывками просверлите направляющее отверстие диаметром 3 или 4 мм (чтобы не расплавить крышку насоса).

4. Просверлите окончательное отверстие с помощью сверла диаметром 10 мм м тщательно зачистите края просверленного отверстия.

5. Установка погружной трубки происходит следующим образом. Возьмите плунжерную трубку с кольцом и сожмите ее с широкой стороны. Плавно вставьте трубку в просверленное отверстие. Hанесите силикон (в комплект поставки не входит) вокруг трубки для достижения лучшей герметичности. Затем проталкивайте трубку пока фланец не достигнет крышки насоса.

6. При установке блока вставьте реле давления в верхнюю часть плунжерной трубки и проталкивайте, пока устройство не коснется крышки насоса.

Для профилактической проверки работы сигнализации снимите блок с корпуса без черной погружной трубки. Подключите к ней серую трубку для теста. Погрузите 4/5 части в стакан с водой. Если блок сигнализации исправен, должен прозвучать сигнал тревоги. Снимите серую трубку и установите Sanialarm на прибор.

Более подробную и детальную информацию Вы найдете в Паспорте устройства и Руководстве по монтажу и эксплуатации.
